| 产品特性：蝶式止回阀 | 品牌：山东北泽 | 型号：HH49X |
| 材质：铸铁 | 连接形式：法兰 | 加工定制：否 |
| 种类：微阻缓闭蝶式 | 结构形式：升降式 | 公称通径：DN200~1000mm |
| 适用介质：水 | 形态：蝶式 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：水力控制 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：PN25 |

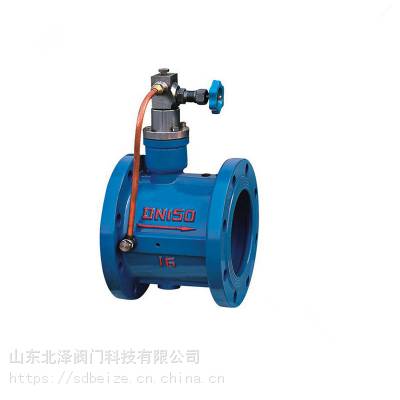

供应山东北泽HH49X微阻缓闭蝶式止回阀
HH49X微阻缓闭蝶式止回阀用途及特点
微阻缓闭蝶式止回阀用于工业给排水、污水处理厂的水泵出口处，防止管网中介逆流。自动消除*坏性水锤,从而***水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城巿排污的产品。
止回阀型号：HH49X | 止回阀公称通径：200MM-1200MM | 止回阀使用压力：1.6MPA -10MPA |
止回阀连接方式：法兰连接 | 止回阀形式：自动 | 止回阀主要功能：防止介质回流和水锤 |
止回阀使用介质：水工业管道 | 止回阀材质： HT200铸铁 WCB碳钢 | 止回阀标准：机械部标准或定做非标 |
微阻缓闭蝶式止回阀主要零部件材料
零件名称 | 阀体 | 蝶板 | 密封圈 | 阀杆 | 填料 |
材料 | 灰铸铁、碳钢 | 灰铸铁、碳钢、球墨铸铁 | 氯丁橡胶、丁*耐油橡胶 | 不锈钢 | 聚四*** |
微阻缓闭蝶式止回阀主要外形尺寸
通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
B1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
B2 | 600 | 700 | 740 | 800 | 870 | 920 | 1000 | 1250 | 1360 | 1480 | 1580 | 1700 | 1950 | 2175 |
