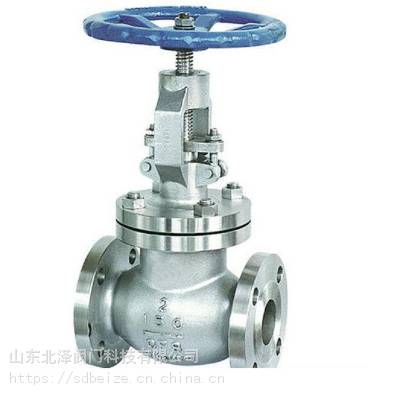

供应不锈钢美标截止阀J41H 304 316材质150LB 300LB法兰截止阀

不锈钢美标截止阀一般适用于公称压力在CLASS150-900LB,工作温度-29～350℃的石油化工、制药、电力行业等各种工况的管路上，做开启关闭或调节流量使用。

价格 订货量

￥500.00

1 - 19
￥480.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥20

: 张女士
邮箱已验证

手机已验证

微信已验证; 𐂪𐂫𐂬 𐂭𐂬𐂭𐂮 𐂪𐂯𐂯𐂭 𐂯𐂰𐂬𐂭𐂱𐂰𐂪𐂬𐂯𐂪𐂫𐂬

微信在线

发货地：山东潍坊
发货期限：3天内发货
供货总量： 500台

在线联系获取最低报价

张女士 扫一扫，微信联系

山东北泽 258112509复制

山东北泽阀门科技有限公司 VIP会员第4年

资质核验已核验企业营业执照

联系人： 张女士
邮箱已验证

手机已验证

微信已验证
手机：𐂪𐂫𐂬 𐂭𐂬𐂭𐂮 𐂪𐂯𐂯𐂭
微信： 微信交谈
扫一扫微信联系
所在地区：山东潍坊
主营产品：调节阀,衬氟阀门,通用阀门,不锈钢阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

张女士
职位：

销售
电话：

𐂯𐂰𐂬𐂭𐂱𐂰𐂪𐂬𐂯𐂪𐂫𐂬
手机：

𐂪𐂫𐂬𐂭𐂬𐂭𐂮𐂪𐂯𐂯𐂭
地址：

山东潍坊潍城区东风西街彩虹路西外环工业园

详细信息

获取最低报价

联系商家

张女士 扫一扫，微信联系

山东北泽 258112509复制

微信在线

产品特性：美标	品牌：SDBEIZE	型号：J41H
连接形式：法兰	材质：铸钢	公称通径：DN15~350mm
3C阀门类别：工业	适用介质：弱酸碱介质	压力环境：高压
工作温度：高温	标准：美标	外形：中型
流动方向：单向	驱动方式：手动	零部件及配件：阀杆
形态：柱塞式	类型(通道位置)：直通式	规格：API

供应山东北泽API J41H美标截止阀

概述

不锈钢美标截止阀的主要结构形式采用了BB-BG-OS & Y，驱动方式有手动和电动，设计标准根据ASME B16.34、BS1873，结构长度按照ASME B16.10，连接法兰使用ASME B16.5，试验和检验标准API598。

美标纹管截止阀的主要结构特点：产品结构设计合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

性能规范

公称压力（LB）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤350℃	水、油品、蒸汽等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

主要零部件材质

序号	名称	材质
1	阀体	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	阀瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	对开圆环	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	阀瓣盖	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6	垫片	柔性石墨+不锈钢
7	阀盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波纹管组件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料压盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	阀杆螺母	铜合金
12	手轮	ASTM A536 Gr.60-40-18、A216-WCB
13	定位片	25、45、304、316、304L、316L
14	双头螺栓	ASTM A193-B7、A320-B8、A193-B8M
15	六角螺母	ASTM A194-2H、A194-8、A194-8M

产品具体参数

型号		YDAWL41-150LB
压力等级		150LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	203	216	241	292	356	406	495	622	698	787
H		241	241	241	280	286	368	387	400	457	520	609	698	762	876	990
W		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量（kg）		4	5	6	10	13	18	30	35	55	75	104	200	300	390	610

型号		YDAWL41-300LB
压力等级		300LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		152	178	203	215	229	267	292	318	356	400	444	559	622	711	762
H		241	241	283	320	322	399	438	450	584	610	660	762	850	1085	1187
W		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量（kg）		6	7	10	15	20	25	30	52	88	115	160	259	420	595	876

型号		YDAWL41-600LB
压力等级		600LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		240	280	320	320	390	430	480	508	635	750	914	1016	1219	1330	1560
W		140	140	160	160	180	180	250	250	350	400	450	500	600	720	760
重量（kg）		7	10	16	22	29	35	50	90	150	230	300	510	850	1120	1400

型号		YDAWL41-900LB
压力等级		900LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		280	330	350	430	508	569	430	635	774	860	1040	1330	1560	1650	1780
W		160	160	180	180	250	250	320	350	450	550	600	720	760	820	890
重量（kg）		10	16	23	37	49	65	75	120	200	350	410	790	1300	1500	1800
