| 产品特性：底阀 | 品牌：山东北泽 | 型号：H42X |
| 材质：铸铁 | 连接形式：法兰 | 加工定制：否 |
| 种类：升降式 | 结构形式：升降式 | 公称通径：DN50~300mm |
| 适用介质：水 | 形态：柱塞式 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：水力控制 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：PN2.5 |

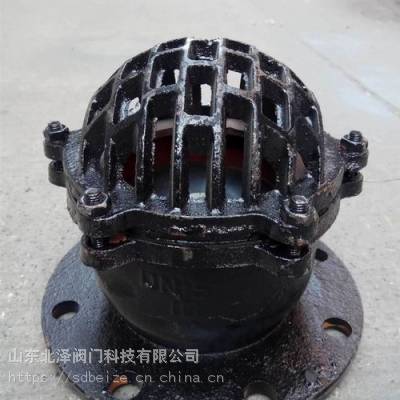

山东北泽阀门DN100 H42X升降式底阀
概述
H42X升降式底阀，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中生产过程调节系统中的重要环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流。
底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.
性能规范
| 型号 | 公称压力 | 试验压力 | 工作温度℃ | 适用介质 | |
|---|---|---|---|---|---|
| 强度（水）MPa | 密封（水）MPa | ||||
| H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体、阀盖、阀瓣 | 灰铸铁 |
| 密封圈 | 橡胶 |
| 垫片 | 石棉板 |
外形尺寸和连接尺寸
| 型号 | 公称通径 DN（mm） | 尺寸 （mm） | 重量 （kg） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | ||||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 | |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | ||
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | ||
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | ||
| 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | ||
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | ||
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | ||
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | ||
| 300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 | ||
