价 格
订货量
￥30.00
1 - 49
￥28.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥50
| 产品特性：卡箍球阀 | 品牌：山东北泽 | 型号：Q81F |
| 材质：不锈钢 | 连接形式：卡套 | 结构形式：弹性球球阀 |
| 3C阀门类别：工业 | 公称通径：DN15~100mm | 适用介质：水、蒸汽、油品、硝酸、醋酸 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：配件 |
| 用途：截断或接通管路中的介质 | 类型(通道位置)：直通式 | 作用对象：泵 |
| 规格：PN16 |

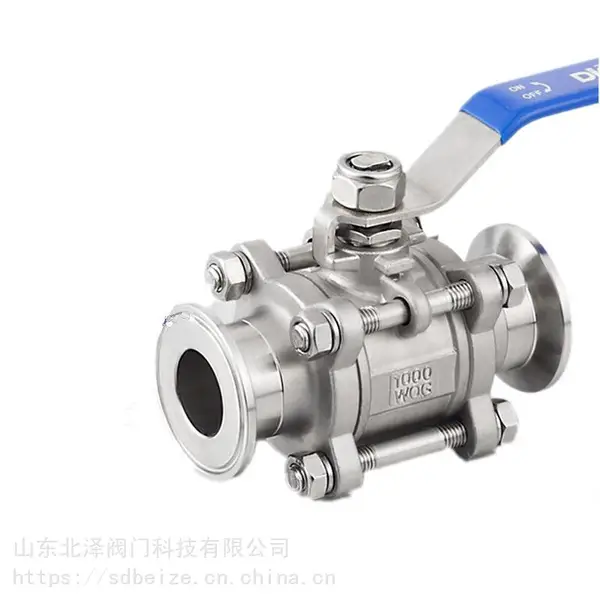

山东北泽阀门Q81F三片式卡箍球阀
三片式卡箍球阀 产品说明
三片式卡箍球阀是由三段阀体，中间配用螺栓锁定而成。阀球转动90度，就能完全开启或关闭阀门。通常制作高压球阀使用。用于截断或接通管路中的介质，阀座采用弹性密封结构，启闭轻松密封可靠。适用于水、蒸汽、油品、*酸、*酸等多种介质。
1、卡箍连接拆装方便、适用需要经常清洁的工况下。
2、安装简便，能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
三片式卡箍球阀 材质参数
| 序号 | 零件名称 | 材质 | |
|---|---|---|---|
| 不锈钢 | 碳钢 | ||
| 1 | 阀体 | 不锈钢 | 碳钢 |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯 |
| 3 | 阀盖 | 不锈钢 | 碳钢 |
| 4 | 球体 | 不锈钢 | 不锈钢 |
| 5 | 阀杆 | 不锈钢 | 不锈钢 |
| 6 | 螺母 | 不锈钢 | FCD45 |
| 7 | 垫圈 | 不锈钢 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不锈钢 | 不锈钢 |
| 10 | 阀杆螺母 | 不锈钢 | B7 |
| 11 | 垫圈 | 不锈钢 | 不锈钢 |
| 12 | 填料压盖螺母 | 不锈钢 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不锈钢 | B8 |
三片式卡箍球阀 结构尺寸图
三片式卡箍球阀 连接尺寸
| DN15 | 25.2 | 89 | 132 | 60 |
|---|---|---|---|---|
| DN20 | 25.2 | 101 | 132 | 64.5 |
| DN25 | 50.5 | 114 | 165 | 69 |
| DN32 | 50.5 | 125 | 170 | 74 |
| DN40 | 50.5 | 138 | 194 | 89 |
| DN50 | 64 | 156 | 194 | 89 |
| DN65 | 77.5 | 170 | 252 | 127 |
| DN80 | 91 | 197 | 252 | 135 |
| DN100 | 119 | 242 | 332 | 159 |
