| 品牌：山东北泽 | 型号：Q71F | 材质：不锈钢 |
| 连接形式：对夹 | 结构形式：弹性球球阀 | 3C阀门类别：工业 |
| 公称通径：1/2“~6“mm | 适用介质：油、水、气及纸浆或纤维状流体 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：配件 | 用途：调节 |
| 类型(通道位置)：直通式 | 作用对象：泵 | 规格：PN16 |

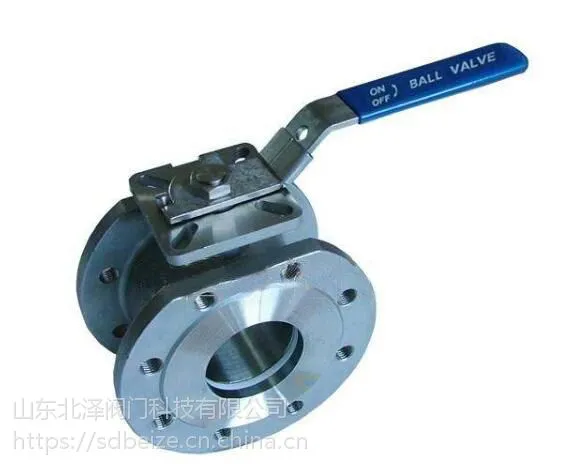

山东北泽阀门，Q71F对夹球阀
对夹球阀 产品说明
Q71F是一种转角90°的旋转类球阀，是引进意大利技术进行国产化设计而发展出的***超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
对夹球阀 材质参数
| 序号 | 零件名称 | 材质 | |
|---|---|---|---|
| 1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
| 2 | 球 | 不锈钢316/304 | 不锈钢SS304 |
| 3 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 |
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 6 | 定*锁 | 不锈钢SS304 | 不锈钢SS304 |
| 7 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 8 | 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 9 | 填料压套 | 不锈钢SS304 | 不锈钢SS304 |
| 10 | 手柄套 | 塑料 | 塑料 |
| 11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢SS304 |
| 12 | 垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
对夹球阀 结构尺寸图
对夹球阀 连接尺寸
| 尺寸 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ | 5″ | 6″ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
